3D-skanneri: OpenScan Mini

22. huhtikuuta 2026

Speksit

• OpenScan Mini https://openscan.eu/pages/openscan-mini
• V1 runko https://github.com/OpenScan-org/OpenScan-Design/tree/30bce7b4eef1ab510a77970dba44bd91d9a47503/files/Mini/V1
• Raspberry PI 4
• Arducam IMX519
• Polarisoiva linssi (?)

Nykyisellä kokoonpanolla skannattavan kappaleen maksimimitta on 9x9x9cm.

Valmistelu

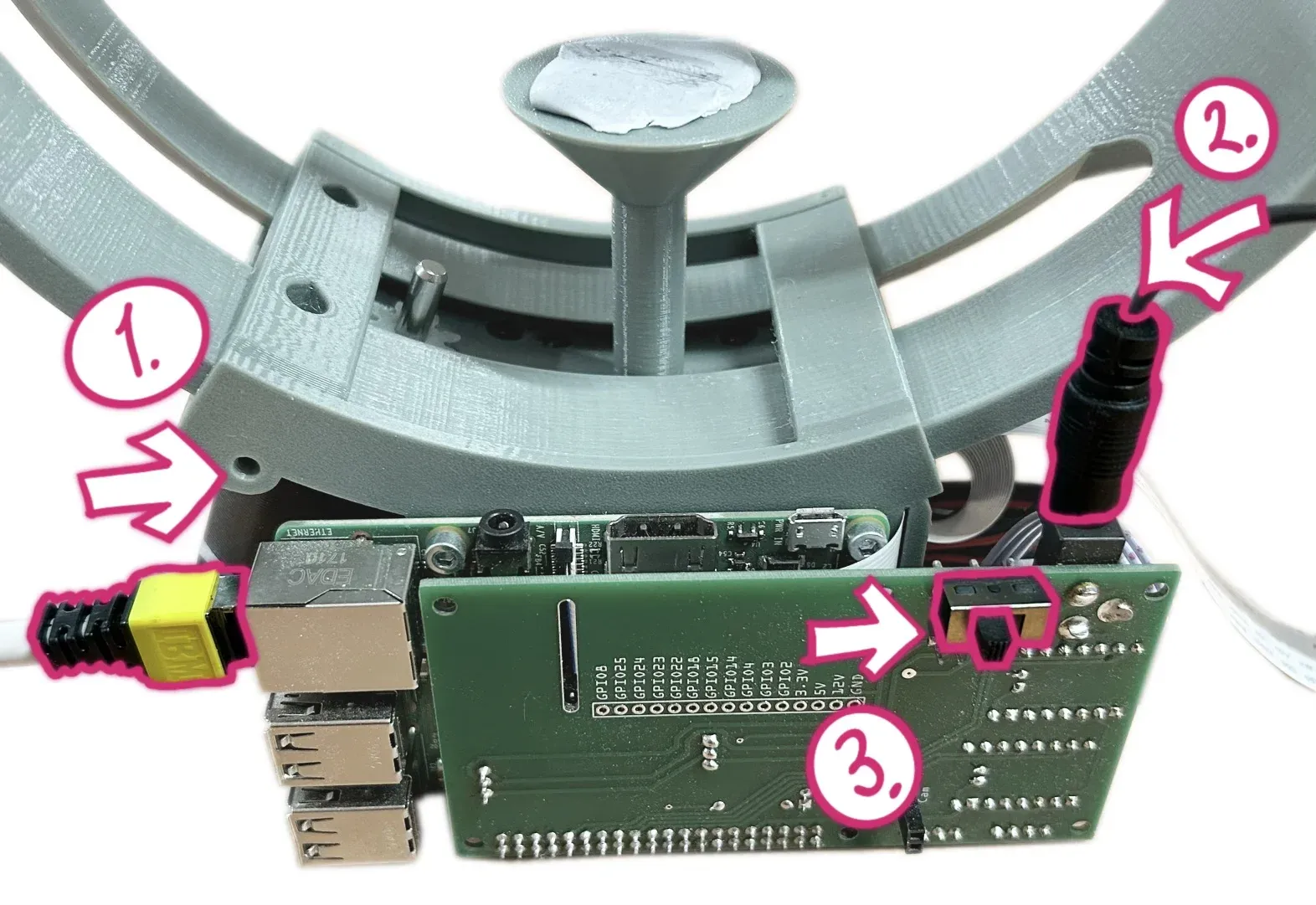

Aseta laite pöydälle ja kytke:

1. Verkkokaapeli - Toinen pää vaikkapa kerhohuoneen pöydällä olevaan kytkimeen.
2. Virtalähde - Toinen pää vaikkapa edeltävän vierestä löytyviin pistokkeisiin.
3. Laite päälle.

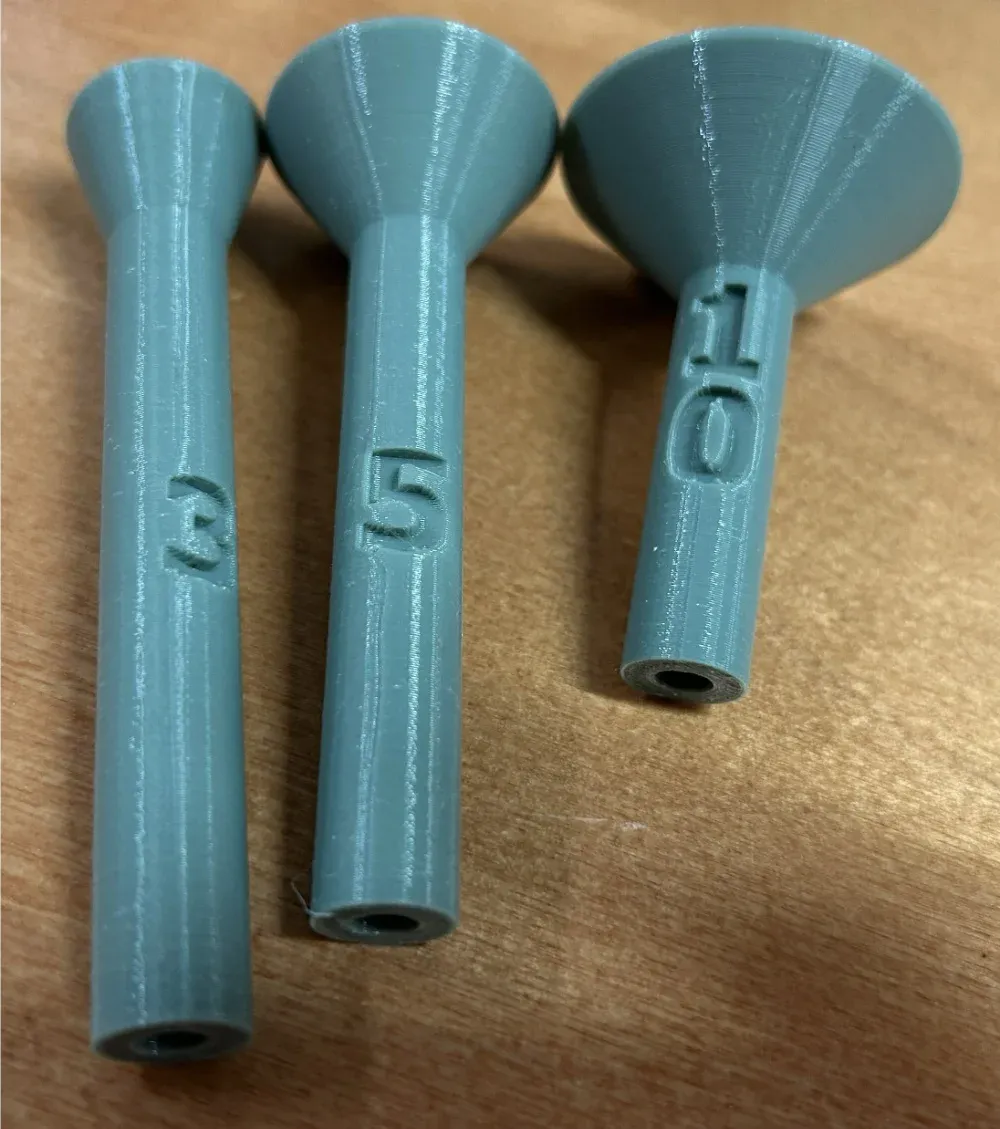

Jalusta

Valitse jalusta skannattavan kappaleen mukaan:

• Pienille 3
• Keskikokoisille 5
• Suurille 10

Jalusta on kiinni moottorin akselilla pelkällä kitkalla ja irtoaa vetämällä rohkeasti ylöspäin.

Skannaus

Varmista, että ATK-laitteesi on Hacklabin verkossa ja siirry osoitteeseen:
http://10.0.0.97

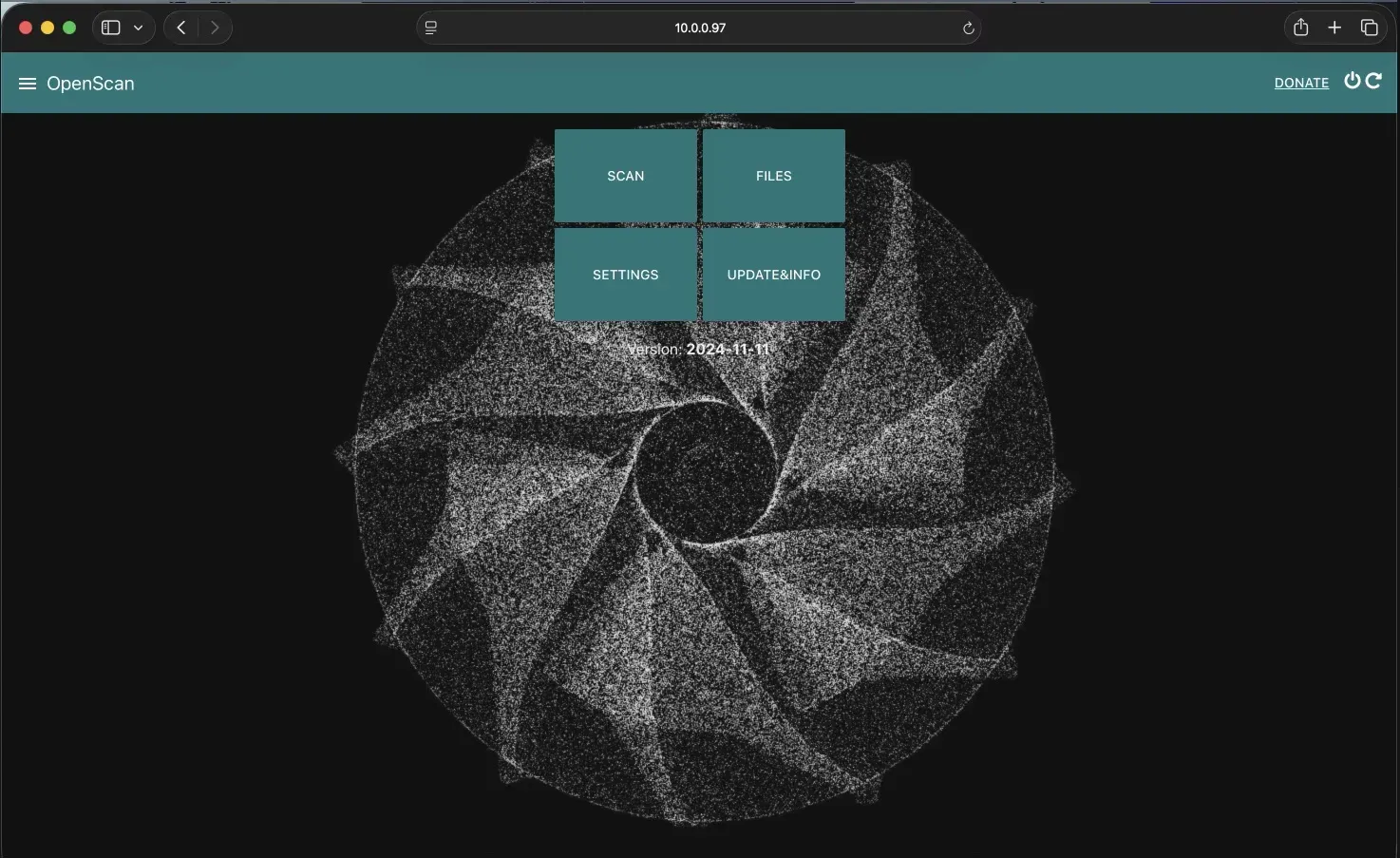

Eteesi pitäisi avautua skannerin ohjauspaneeli:

Onnistunut skannaus

Ennen skannauksen aloittamista on hyvä vilkaista seuraava artikkeli:
https://openscan-org.github.io/OpenScan-Doc/photogrammetry/basics/

Lyhykäisyydessään skannaus onnistuu paremmin jos kappale:

• Ei heijasta valoa.
• Ei ole sileä.
• Ei ole yksivärinen.

Jos kappaleen skannaus ei ole tyydyttävällä tasolla edeltävistä seikoista johtuen, niin voi koittaa:

• Kappaleen värittämistä lyijykynällä.
• Maalaamista mattavärillä.

TODO:

• Kuivashampoo.
• Jalkasuihke.

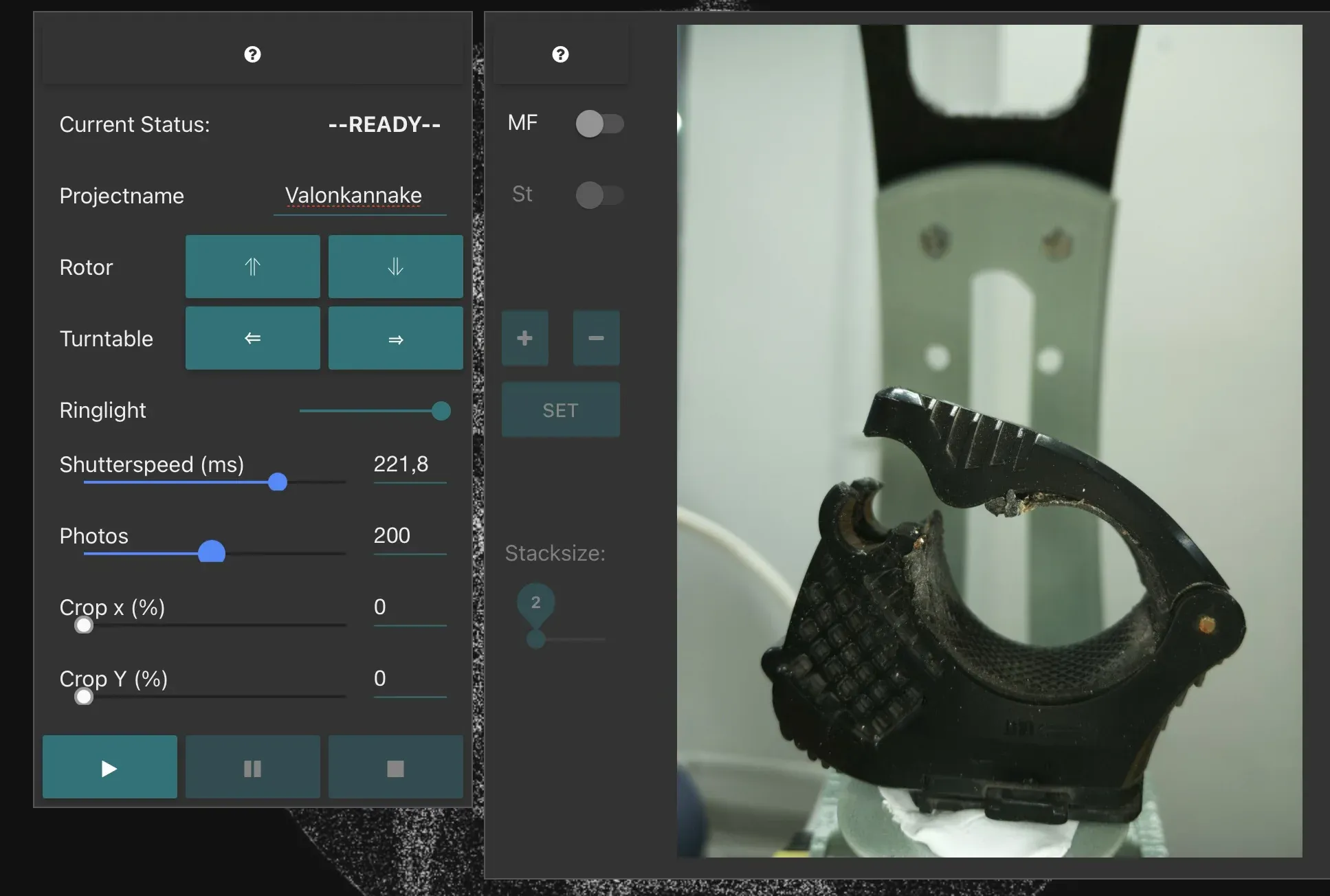

Skannerin asetukset

Valitse sivuston (http://10.0.0.97) alkuvalikosta [SCAN], niin pääset syöttämään skannauksen asetukset:

• Project name [Anna tähän nimi]
• Rotor / Turntable [Manuaalinen kääntö]
• Ringlight [Valo]
• Shutterspeed [Valotusaika]
• Photos [Kuvien määrä]
• Crop X &Y [Kuvan rajaus]
• MF [Manuaalinen tarkennus]
• ST [Manuaalisen tarkennuksen pino = min / max / stacksize]

• Ennen skannauksen aloittamista aja laite manuaalisesti vaakasuoraan käyttämällä ”Rotor” nuolia.
• Skannaus alkaa painamalla play-painiketta.
• Elä hätäile, ruudulla näkyvä kuva päivittyy viiveellä.

Skannauksen jälkeen

Kun skannaus on valmis, niin sivusto antaa todennäköisesti 2 vaihtoehtoa:

• 2ND PASS - Ajaa skannauksen toistamiseen tarkkuuden parantamiseksi.
• FINNISH - Lopeta

Yhtä todennäköisesti pyyntö voi myös jäädä matkalle, jolloin laite jää välitilaan. Tällöin laitteen voi koittaa käynnistää uudelleen selaimen ohjauspaneelista tai vaihtoehtoisesti laitteen virtakytkimestä.

Kuvien prosessointi

Skannatut kuvat saat koneellesi [Files & Cloud] -valikosta, painamalla projektisi kohdalla [Download].

Kuvien prosessointiin löytyy monta vaihtoehtoa verkkopohjaisista paikallisiin ratkaisuihin. Artikkelia kirjoittaessa yksi parhaiksi havatuista vaihtoehdoista on OpenScan Cloud:

OpenScan Cloud

• Lähetä sähköpostilla token-pyyntö osoitteeseen cloud@openscan.eu

Esimerkiksi vaikkapa:

Hi,

Could I get a token for scans taken with my OpenScan Mini?

Yours Sincerely,

Pentti-Kalevi.

• Vastauksen saatuasi mene osoitteeseen: https://openscan.eu/pages/openscancloud
• Syötä saamasi token
• Syötä skannerista lataamasi kuvat.
• Saat sähköpostiin dropbox linkin 15-30min kuluessa, jossa on kuvista tehty 3D-malli.

Paikallinen prosessointi

TODO: Meshroom, colmap, micmac, regard3d, visualsfm.
