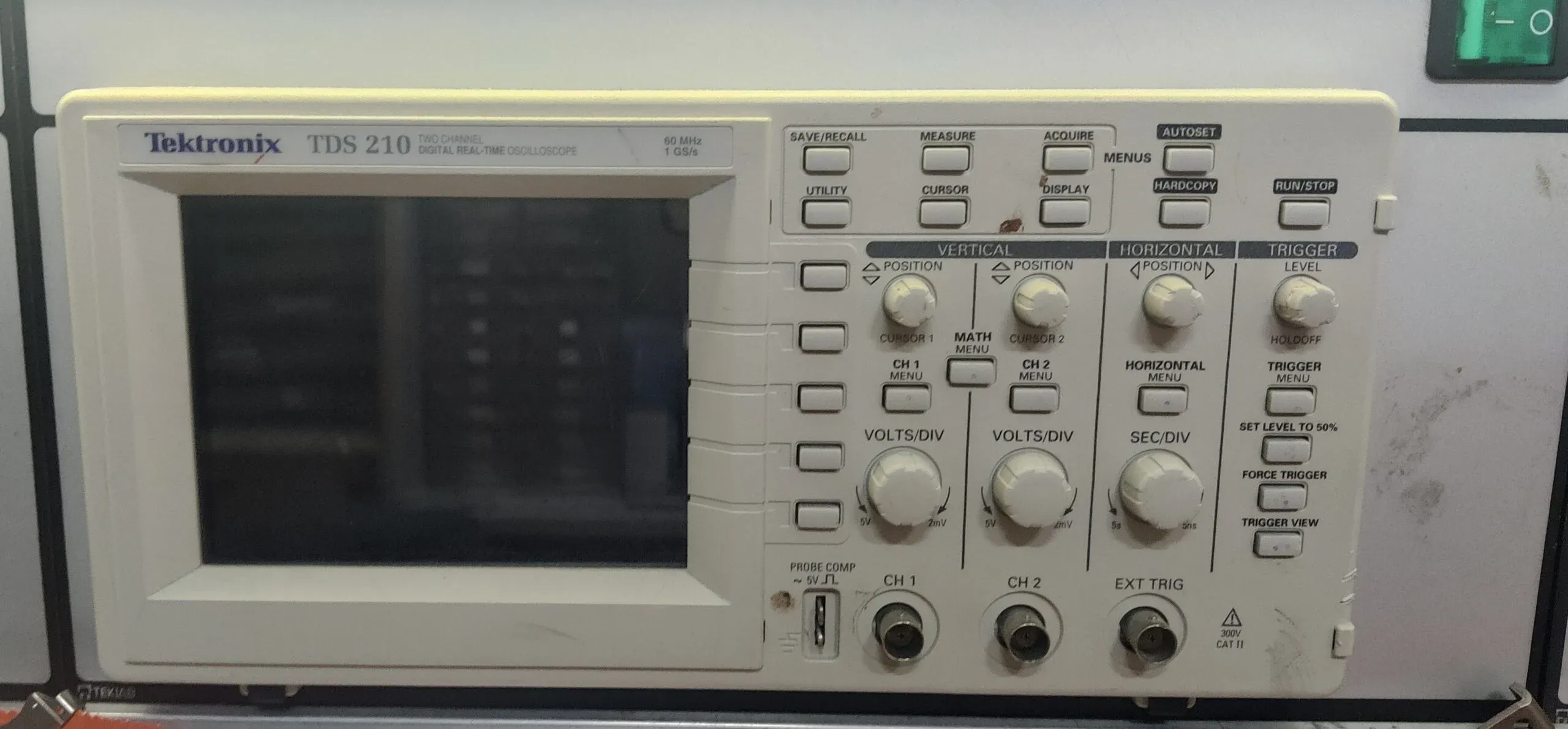

Oskilloskoopi: Tektronix TDS 210 TWO CHANNEL DIGITAL REAL-TIME OSCILLOSCOPE
Laite on integroitu elektroniikkapöytään.
Hyödyllistä tietoa ja tiedostoja (englanniksi): https://w140.com/tekwiki/wiki/TDS210
Ominaisuudet ja Tekniset Tiedot
Suorituskyky
- Kaistanleveys:
- TDS 210: 60 MHz
- TDS 220: 100 MHz
- Näytteenottotaajuus: 1 GS/s
- Tallennuspituus: 2500 pistettä / kanava
Kanavat ja Asetukset
- Pystysuora: 2 kanavaa; 2mV – 5V / jako
- Vaakasuora: Kaksoisaikapohja; 5ns – 5s / jako, zoom-toiminnolla
Laukaisu (Trigger)
- Tyypit: Reuna, video, ulkoinen
- Sisältää Trigger View -toiminnon
Aaltomuistitoiminnot
- Tallenna nykyinen aaltomuoto (Stop)
- Pystysuora ja vaakasuora laajennus/pakkaus
- Referenssiaaltomuodot: 2 kpl
Näytteenottotilat
- Sample
- Average
- Peak Detect
Näyttötilat
- Dot: Erilliset pisteet, muuttuva pysyvyys
- Vector: Pisteet muodostavat jatkuvan aaltomuodon
Automaattiset mittaukset
- Jakso
- Taajuus
- RMS (jakson sisäinen)
- Keskiarvo
- Huippuarvojen erotus (Peak-to-Peak)
Lisätoiminnot
- Kohdistimet
- Automaattiasetus (Autosetup)
- Tallenna/Palauta asetukset
- Matematiikkatoiminnot
Näyttö
- 11,5 cm x 8,6 cm taustavalaistu LCD
Käyttöliittymäkielet
- Englanti, saksa, espanja, ranska
- Kiina (yksinkertaistettu ja perinteinen)
- Japani, italia, korea, portugali
Turvasertifiointi
- UL 3111.1
- IEC 1010
